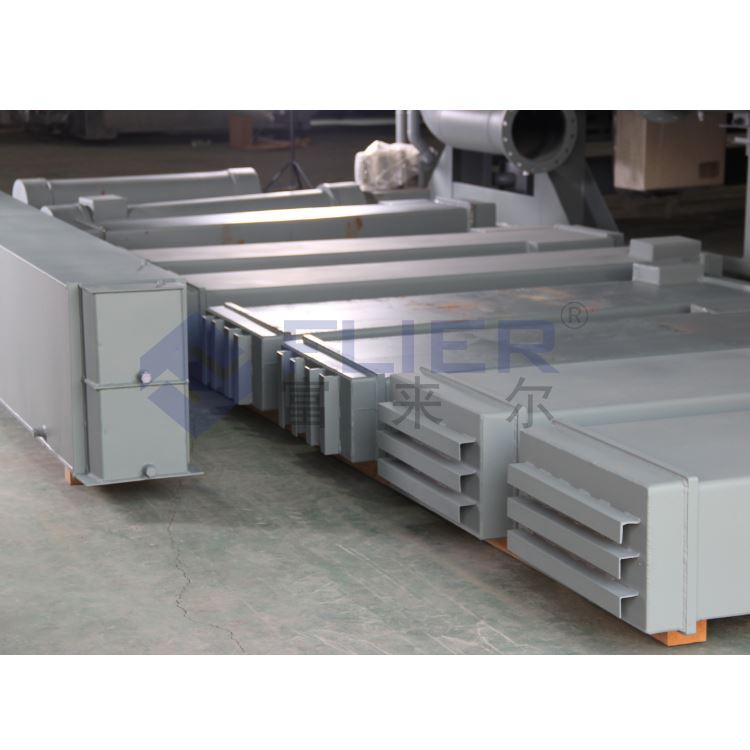

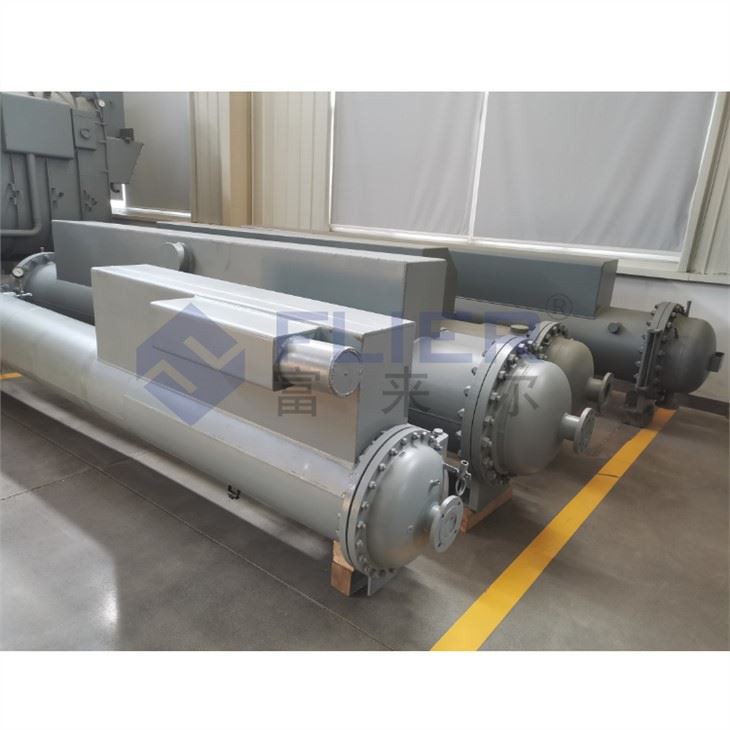

Санио шкољка и цевни измењивач топлоте

Цевоводни измењивач топлоте за хладњак Санио

Измењивач топлоте

Измењивач топлоте кондензата

Висока пећ за косу

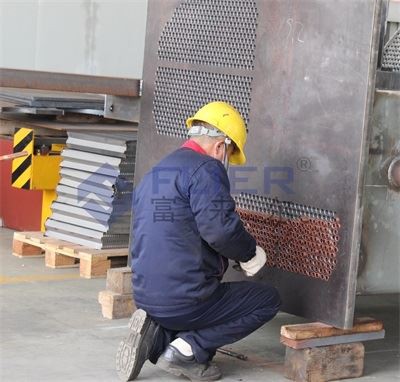

Прилагођена израда локације за обраду

Одговарајући цртеж

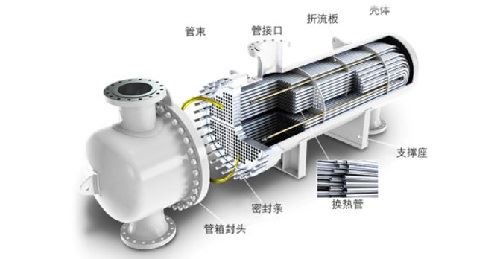

Принцип рада цевног и топлотног измењивача:

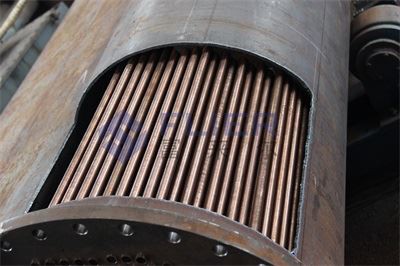

Измењивач топлоте у облику љуске и цеви је врста измењивача топлоте са врло уобичајеном применом. Његова примена се може видети у областима термоелектрике, фабрика и рудника, петрохемије, градског централног грејања, хране и лекова, енергетске електронике, машина и лаке индустрије. Измењивач топлоте са шкољкама и цевима има једноставну структуру, која се састоји од љуске, снопа цеви за пренос топлоте, преградне плоче (преграде) и цевне кутије. Течност на страни цеви пролази кроз главу кутије цеви и раздваја се са страном љуске цеви кроз преградну плочу. Збуњена течност размењује топлоту.

Типови Санио хладњака који се најчешће користе су измењивачи топлоте и плочасти измењивачи топлоте.

Предности и недостаци плочастог измењивача топлоте и цевоводног измењивача топлоте

Предност

1. Висок коефицијент преноса топлоте

Структура размењивача топлоте у облику цеви и цеви је врло добра у погледу чврстоће, али није идеална из перспективе размене топлоте, јер постоје преграде-љуске и преграде-размена топлоте када течност тече на страни љуске. Цев, сноп цеви - заобилазница између љуске. Течност која пролази кроз ове заобилазнице не учествује у потпуности у размени топлоте. У плочастом измењивачу топлоте нема бајпаса, а валовитост плоче може проузроковати да флуид ствара турбуленцију при малој брзини протока. Због тога плочасти измењивач топлоте има већи коефицијент преноса топлоте, за који се генерално сматра да је 3 до 5 пута већи од размењивача топлоте у облику цеви и цеви. Да бисте испунили исти задатак размене топлоте, упоредите размењивач топлоте у облику цеви и цеви са плочастим измењивачем топлоте; површина размене топлоте плочастог измењивача топлоте износи само 1/3 до 1/4 површине размене топлоте у облику цеви и цеви.

2. Велика логаритамска просечна разлика температуре

У измењивачу топлоте у љусци и цеви, две течности теку на страни љуске, односно на страни цеви, углавном у режиму протока са унакрсним протоком. Ако даље анализирате, страна љуске је мешани проток, а цев је вишеструки ток, тако да би логаритамска средња температурна разлика требало исправити корекционим коефицијентом. Фактор корекције је обично мали. Проток течности у плочастом измењивачу топлоте је углавном ко-струја или контра струја, а њен коефицијент корекције температурне разлике је углавном већи од 0,8, обично 0,95.

3. Мали отисак

Плочасти измењивач топлоте има компактну структуру, а површина размене топлоте по јединици запремине је 2 до 5 пута већа од размењивача топлоте у облику цеви и цеви. За разлику од цевоводног измењивача топлоте, није неопходно резервисати место одржавања за извлачење снопа цеви (осим ако се не подигне за уградњу) Место за одржавање), па када се постигне исти задатак размене топлоте, подни простор плочастог измењивача топлоте је око 1/5 до 1/10 простора измењивача топлоте у облику цеви и цеви.

4. Лагана

Дебљина плоче плочастог измењивача топлоте износи само 0,5 мм, а дебљина цеви за размену топлоте плочастог цевног измењивача је 2,0 ～ 2,5 мм; љуска измењивача топлоте у облику цеви и цеви је много тежа од оквира плочастог измењивача топлоте. У случају извршења истог задатка размене топлоте, површина размене топлоте потребна плочастом измењивачу топлоте је мања од површине измењивача топлоте у облику цеви и цеви, што значи да је плочасти измењивач топлоте лакши и генерално само тип шкољке и цеви око 1/5 измењивача топлоте.

5. Ниска цена

Средином шездесетих година, Франк је упоредио трошкове производње размењивача топлоте у облику цеви и цеви и размењивача топлоте од различитих материјала и добио је криву односа између трошкова по површини размене топлоте и површине размене топлоте (један сет). Из криве се види да ако се као материјал користи нерђајући челик, цена плочастог измењивача топлоте је нижа од цене размењивача топлоте у облику цеви и цеви.

6. Мала разлика на крају температуре

У измењивачу топлоте у љусци и цеви, течност која тече на страни љуске се пресеца и тече око површине размене топлоте, а постоји и бочни ток. Проток хладне и вруће течности плочастог измењивача топлоте у плочастом измењивачу топлоте паралелан је површини размене топлоте и нема обилазнице; ово чини температурну разлику на крају плочастог измењивача топлоте врло малом, а размена топлоте вода-вода може бити нижа од 1 ° Ц, док је измењивач топлоте у облику омотача и цеви око 5 ° Ц. Ово је веома корисно за опоравак топлотне енергије при ниским температурама.

7. Низак коефицијент прљавштине

Коефицијент запрљаности плочастог измењивача топлоте је много мањи од коефицијента разградње топлоте у облику цеви и цеви. Разлог је тај што је течност насилно турбулентна и нечистоће није лако таложити; мртва зона пролаза између плоча је мала; површина за размену топлоте од нерђајућег челика је глатка и има мало талога корозије; и лако се чисти. Упоређивање коефицијента обраштања плочастог измењивача топлоте и цевног измењивача топлоте приказано је у доњој табели.

8. Мулти-средња размена топлоте

Ако плочасти измењивач топлоте има средњу преграду, један уређај може да изврши размену топлоте од три или више (више средњих преграда) медија. Мултимедијски плочасти измењивачи топлоте се често користе у преради млека. Измењивачи топлоте у љусци и цеви не могу да остваре размену топлоте више медија у једном уређају.

9. Лако се чисти

Након уклањања компресијских клинова са плочастог измењивача топлоте, сноп плоча може се олабавити или уклонити плоче за механичко чишћење, што је врло погодно за поступак размене топлоте који захтева често чишћење опреме.

10. Лако је променити подручје размене топлоте или комбинацију процеса

Све док се дода (или смањи) неколико плоча, може се постићи подручје размене топлоте које треба повећати (или смањити). Промените распоред плоча или замените неколико плоча да бисте постигли потребну комбинацију процеса и прилагодили се новим условима размене топлоте.

Недостатак

1. Радни притисак је испод 2,5 МПА

Плочасти измењивачи топлоте су заптивени заптивачима, периферија заптивке је веома дугачка, а потпора две заптивке угловних рупа је слаба и заптивке не могу добити довољну силу притиска, па тренутни максимални радни притисак плочастих измењивача топлоте Само 2.5МПА; када је површина фурнира 1 квадрат, његов радни притисак је често нижи од 2,5МПА.

2. Радите стабилно испод 250 ℃

Радна температура плочастог измењивача топлоте одређена је температуром коју бртва може поднети. Када користите гумене еластичне заптивке, максимална радна температура је испод 200 ℃; када се користе компресоване заптивке од азбестне вуне (Цаф), радна температура је 250 ~ 260 ℃. Због слабе еластичности компресованих бртви од азбестне вуне, радни притисак је мањи од притиска гумених бртви.

3. Није погодан за размену топлоте медија који блокира канал

Пролаз између плоча плочастог измењивача топлоте је врло узак, обично 3 ~ 5 мм. Када медијум за размену топлоте садржи веће чврсте честице или влакнасте материје, лако је блокирати пролаз између плоча. За ову врсту размене топлоте, треба размотрити инсталирање филтера на улазу или усвајање регенеративног система хлађења.
